 Pinces de préhension Capteurs AUTOTACT robots Modules pneumatiques


Les modules linéaires pneumatiques  :


Table élévatrice Une gamme complète de vérins pneumatiques, Vérins de bridage, tables élévatrices et mini-unité linéaires.

De plus, il est possible de combiner ces éléments avec certains modules rotatifs : voir les exemples de combinaison (PDF)


Vérins de bridage :

NMB23 NMB29 Ces vérins de bridage peuvent utiliser le module 'Cassette AUTOTACT', pour mémoriser différentes positions.

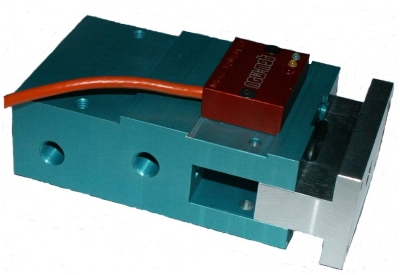

NMB23

Course : 5, 10 ou 15mm
Force : jusqu'à 42 daN

 NMB29

Course : 5 - 10 - 15 - 20 ou 25 mm
Force : jusqu'à 66 daN

Caractéristiques (PDF)

Caractéristiques (PDF)


Mini-unités linéaires:

Documentation générale ML (PDF)
ML13 ML26

Course : jusqu'à 100mm
Force : 32N

Course : jusqu'à 200mm
Force : 154N

Caractéristiques (PDF)

Caractéristiques (PDF)
ML33ML50
ML33-100
Course : jusqu'à 400mm
Force : 300N		ML50
Course : jusqu'à 500mm
Force : 722N
Caractéristiques (PDF)Caractéristiques (PDF)


Unités linéaires:

Documentation générale LH - LG (PDF)
LH LG

Course : jusqu'à 400mm
Force : 226N

Course : jusqu'à 1600mm
Force : 694N

Caractéristiques LH (PDF)
Arrêt intermédiaire pour LH

Caractéristiques LG (PDF)




Unités Verticales et Table élévatrice:

VE HT


Unité verticale
Course : jusqu'à 80mm
Force : 107N

Course : jusqu'à 200mm
Charge : 694N

Caractéristiques VE (PDF)

Caractéristiques HT20 - HT50
Caractéristiques HT50 - HT100
Caractéristiques HT100V
Caractéristiques HT200


Pour des informations particulières sur un modèle, n'hesitez pas à nous contacter.
